撥水撥油性・剥離性付与剤モディパー®Fシリーズ
モディパー®FSシリーズ
モディパー® FPシリーズ

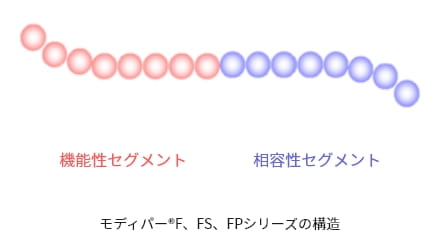

モディパー® F、FS、FPシリーズは当社の製造技術で開発したブロックコポリマーで　機能性セグメントと相容性セグメントで構成されております。
機能性セグメント別にグレードが分かれており、フッ素の機能性セグメントの場合はモディパー® Fシリーズ、シリコーン系の機能性セグメントの場合はモディパー® FSシリーズ、非シリコーン系の機能性セグメントの場合はモディパー® FPシリーズとなっています。
一方で相容性セグメントは各種溶剤や合成樹脂との相容性をコントロールする機能を有しています。

モディパー®F、FS、FPシリーズの特長

モディパー® F、FS、FPシリーズは、アクリル系塗料や合成樹脂に少量添加(1-3％)することで、撥水・撥油、防汚性、耐摩耗性の向上などの表面改質や、粘着剤の粘着性を調整することが可能です。
モディパー® F、FS、FPシリーズは、様々な有機溶剤に溶解可能であり、アクリル系樹脂などの合成樹脂に配合可能です。
モディパー® Fシリーズは、ポリテトラフルオロエチレン(PTFE)などのフッ素系化合物に対する分散性を向上させることが可能です。
モディパー® Fシリーズはパーフルオロオクタン酸(PFOA)を一切含んでいない材料です。
モディパー® FSシリーズは、高分子タイプの添加剤ですので、樹脂、塗料の熱的性質に影響を与えません。
モディパー® FPシリーズは、電子機器の接点障害の原因となるシリコーン成分を含有していないことから、電気電子部品に最適です。

機能

モディパー®F、FS、FPシリーズラインナップ

製品名	機能性セグメント	相容性セグメント	固形分濃度 (wt.％)	溶剤	外観	特長
モディパー® F206	フッ素系コポリマー	アクリル系コポリマー	30	MEK/MIBK	青白色透明液体	剥離性改良
モディパー® F606			100	-	白色粉体	F206の粉体品
モディパー® F246			30	MEK/MIBM	青白色透明液体	防汚性付与
モディパー® F3636			30	パラフィン系溶剤	無色透明液体	高撥水性付与
モディパー® F226			20	IPA/水	白色粉体	環境対応
モディパー® FS710-1	シリコーン系コポリマー	アクリル系コポリマー	15	MEK/トルエン	無色透明液体	標準グレード
モディパー® FS700			100	-	白色粉体	FS710-1の粉体品
モディパー® FS720			15	MEK	無色透明液体	高撥水性付与
モディパー® FS730			30	MEK	無色透明液体	耐擦傷性付与
モディパー® FS770			15	IPA/水	淡黄色透明液体	環境対応
モディパー® FP100	非シリコーン系コポリマー	アクリル系コポリマー	30	トルエン/DMF	青白色透明液体	剥離性付与

MEK: ：メチルエチルケトン
MIBK: ：メチルイソブチルケトン
IPA: ：イソプロピルアルコール
DMF: ：ジメチルホルムアミド

モディパー®F、FS、FPシリーズの外観

モディパー®Fシリーズの基本物性

評価項目			試験方法	単位	F206	F606	F246	F3636	F226
粘度			JIS K 7117 (1987)	P	0.3	-	0.3	0.1	0.7
水酸基価			JIS K 0070 (1992)	mgKOH/g	55	55	2	0	30
静的接触角1)	水		JIS R 3257 (1999)	度（°）	110	110	110	110	115
静的接触角1)	n-ヘキサデカン			度（°）	75	75	75	50	95
動的接触角1)	水	前進接触角		度（°）	120	120	120	125	110
	水	後退接触角		度（°）	65	65	65	90	20
	n-ヘキサデカン	前進接触角		度（°）	70	70	70	80	80
	n-ヘキサデカン	後退接触角		度（°）	33	33	33	20	15
熱的性質	TGA2)	1％重量減少温度	JIS K 7120 (1987)	℃	170	170	170	235	165
熱的性質	TGA2)	5％の重量減少温度	JIS K 7120 (1987)	℃	250	250	250	300	260

1) 基材：ガラス、固形分濃度：10wt.%、乾燥条件：23℃×24h
2) 熱重量測定(昇温速度:10℃/min、窒素雰囲気下)

動的接触角について

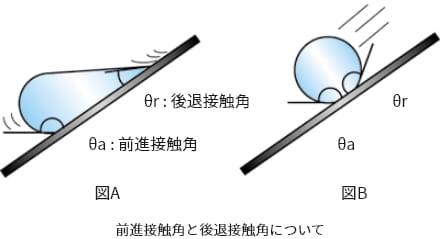

動的接触角測定では、前進接触角（θa）と後退接触角（θr）を測定します。 θaは静的接触角に近い測定であり、θrは表面が水で濡れた状態の接触角測定です。図Aのように、θaが高くてもθrが低い場合は撥水性（撥油性）を示すとはいえず、図Bのようにθrが高い場合、撥水性を示すといえます。

モディパー®FSシリーズの基本物性

評価項目			試験方法	単位	FS710-1	FS700	FS720	FS730	FS770
粘度			JIS K 7117 (1987)	P	0.1	-	0.1	0.1	0.5
水酸基価			JIS K 0070 (1992)	mgKOH/g	60	60	0	0	195
静的接触角1)	水		JIS R 3257 (1999)	度（°）	105	105	105	95	75
静的接触角1)	n-ヘキサデカン		JIS R 3257 (1999)	度（°）	20	10	20	25	25
熱的性質	TGA2)	1％重量減少温度	JIS K 7120 (1987)	℃	170	170	200	170	120
熱的性質	TGA2)	5％の重量減少温度	JIS K 7120 (1987)	℃	190	190	240	210	230

1) 基材：ガラス、固形分濃度：FS700→20wt.%、FS710-1, FS720, FS730→30wt.%、FS770→10wt.%、乾燥条件：23℃×24h
2) TGA：熱重量測定(昇温速度:10℃/min、窒素雰囲気下)

モディパー®FPシリーズの基本物性

製品	外観	溶剤 [wt%]	固形分 [wt%]	粘度 [P]	水酸基価 [mgKOH/g]
モディパー®FP100	淡黄色透明液体	トルエン/DMF=60/40	30	0.4	27

モディパー®F、FS シリーズの溶解性

溶剤	F206 F606	F246	F3636	F226	FS710-1	FS700	FS720	FS730	FS770
アセトン	◯	◯	×	◯	◯	◯	◯	◯	△
メチルエチルケトン	◯	◯	×	◯	◯	◯	◯	◯	×
メチルイソブチルケトン	◯	◯	◯	◯	◯	◯	◯	◯	×
酢酸エチル	◯	◯	×	◯	◯	◯	◯	◯	×
酢酸ブチル	◯	◯	◯	◯	◯	◯	◯	◯	×
テトラヒドロフラン	◯	◯	◯	◯	◯	◯	◯	◯	△
メチルアルコール	×	×	×	×	×	×	×	×	△
エチルアルコール	△	△	×	△	◯	△	△	×	◯
n-ブチルアルコール	×	◯	×	△	◯	×	◯	△	×
エチレングリコールモノメチルエーテル	◯	◯	×	◯	◯	◯	◯	◯	◯
エチレングリコールモノエチルエーテル	◯	◯	×	◯	◯	◯	◯	◯	◯
n-ヘキサン	×	×	◯	×	△	×	△	△	×
トルエン	×	△	◯	△	◯	◯	◯	◯	×
キシレン	×	△	◯	△	◯	×	◯	◯	×
ジメチルホルムアミド	◯	◯	×	◯	◯	◯	◯	◯	◯
クロロホルム	◯	◯	◯	△	◯	◯	◯	◯	×

溶剤への溶解性は各製品を有効成分量 1wt.%に希釈して判定

◯：溶解 △：分散状態 ×：非溶解

資料（ダウンロード用）

CONTACT
お問い合わせはこちら

撥水撥油性・剥離性付与剤 モディパー®Fシリーズモディパー®FSシリーズモディパー® FPシリーズ
