はんだ対応銅ペースト
（CP-901AN）

1. CP-901ANについて

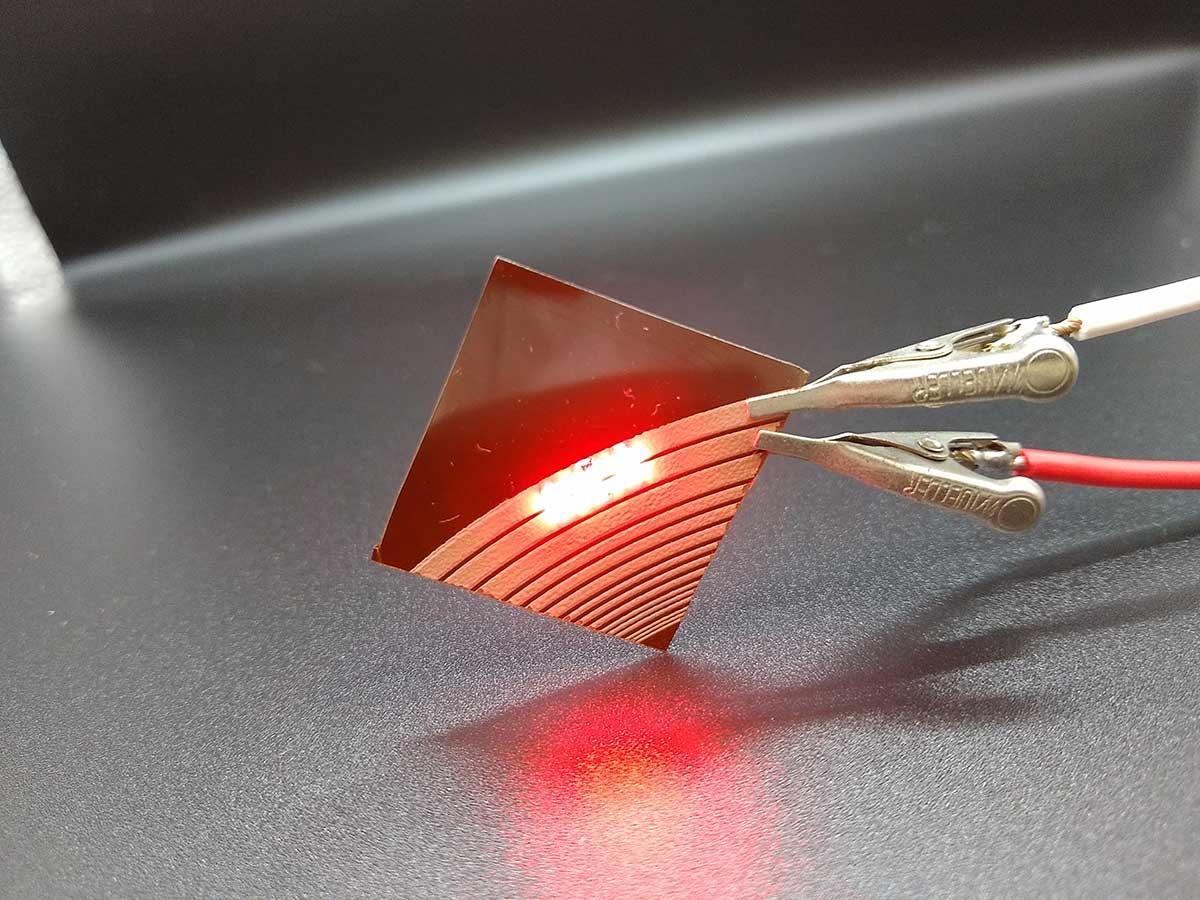

はんだ対応銅ペースト（CP-901AN）

　CP-901ANは、良好なはんだ濡れ性を示すことを特徴とするスクリーン印刷用銅ペーストです。
　窒素下での熱硬化によって、はんだ濡れ性に加え、優れた熱伝導性、高い金属接合性を有します。
　近年、電気自動車向け需要が高まっているパワーデバイスでの接合用途への適用が期待されます。

2. 特長

  • 良好なはんだ濡れ性
  • 低い体積抵抗率
  • 優れた熱伝導性
  • 金属素材との高い接合性

3. 適用

  • パワーデバイス向け接合
  • 放熱基板

4. 一般特性

項目 試験条件 結果
粘度 E型粘度計 (25℃, 5rpm) 10～50 Pa･s
体積抵抗率 推奨硬化条件　250℃×15min (N2)
　　　　　　　300℃×15min (N2)
　　　　　　　350℃×15min (N2)		 10 μΩ･cm
7 μΩ･cm
5 μΩ･cm
密着性 スタッドピン垂直引張試験
はんだ：Sn-3.0Ag-0.5Cu		 5 MPa
熱伝導率 周期加熱法, 厚み方向 80～100 W/m・K

技術資料

PDF銅ペーストELTRACE CP-901AN リーフレット（709KB）
