機能性熱可塑性エラストマーノフアロイ® TZシリーズ
当社は長年蓄積してきたグラフト化技術を駆使し、互いに非相溶なアクリルゴムとポリオレフィン（またはポリエステル）とをグラフト化させた熱可塑性エラストマー「ノフアロイ®TZシリーズ」を開発しました。

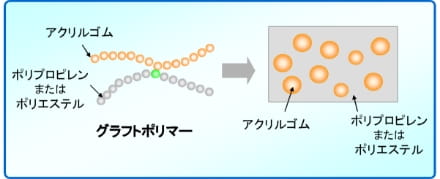

一般的に、アクリルゴムにポリオレフィン（またはポリエステル）を単純にブレンドした場合は大きく相分離をおこしてしまい、機械的物性が大幅に低下してしまいます。しかしノフアロイ®TZシリーズは、ポリオレフィン（またはポリエステル）にアクリルゴムが微分散しているため、種々の特徴を持つ高機能な熱可塑性エラストマーに設計されています。
ノフアロイ® TZシリーズの特長
- ノフアロイ® TZシリーズは優れたゴム弾性を有します。
- ノフアロイ® TZシリーズは耐油性と耐熱性に優れたエラストマーです。
- ノフアロイ® TZシリーズは種々の樹脂に密着可能です。
ノフアロイ® TZシリーズのラインナップと基本物性
通常グレードの「ノフアロイ®TZ 330シリーズ 」と耐熱グレードの「ノフアロイ®TZ 660シリーズ」の物性は、以下のとおりです。「ノフアロイ®TZ 330シリーズ 」は、アクリルゴムとポリプロピレンを主成分として構成され、「ノフアロイ®TZ 660シリーズ」は、アクリルゴムとポリエステルを主成分として構成されています。
| 物性項目 | 測定条件 | 単位 | 120℃対応グレード | 150℃対応グレード | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ノフアロイ®TZ330シリーズ | ノフアロイ®TZ660シリーズ | |||||||||
| 射出グレード | 押出グレード | 射出グレード | 押出グレード | |||||||
| TZ330-6511-BK | TZ330-7511-BK | TZ330-7011-BK | TZ330-7031-BK | TZ660-6401-BK | TZ660-7612-BK | |||||
| 比重 | － | － | 0.99 | 1.00 | 1.04 | 1.02 | 1.11 | 1.13 | ||
| MFR | 230℃/5kg | g/10min | 2 | 11 | 0.3 | 2 | - | - | ||
| 260℃/10kg | g/10min | - | - | - | - | 2 | 3 | |||
| 硬度1) | － | － | A61 | A75 | A67 | A76 | A67 | A79 | ||
| 引張強度2) | － | MPa | 4 | 4 | 4 | 5 | 4 | 7 | ||
| 引張伸び2) | － | % | 260 | 200 | 220 | 250 | 150 | 200 | ||
| 脆化温度 | － | ℃ | -47 | -45 | -41 | -45 | -37 | -47 | ||
| 圧縮永久歪3) | 120℃ | % | 41 | 50 | 42 | 53 | 29 | 40 | ||
| 150℃ | % | - | - | - | - | 38 | 49 | |||
| 耐油性4) | 120℃ | % | 48 | 15 | 1 | 10 | 1 | 2 | ||
| 150℃ | % | - | - | - | - | 3 | 3 | |||
- 1) 15秒後、2) 3号ダンベル試験片, 引張速度＝500mm/min、3) 24h, 25%圧縮、4) IRM903オイルに72h浸漬した後の重量変化率
- ※表中の数値は代表値であり、保証値ではありません。
ノフアロイ® TZシリーズの用途

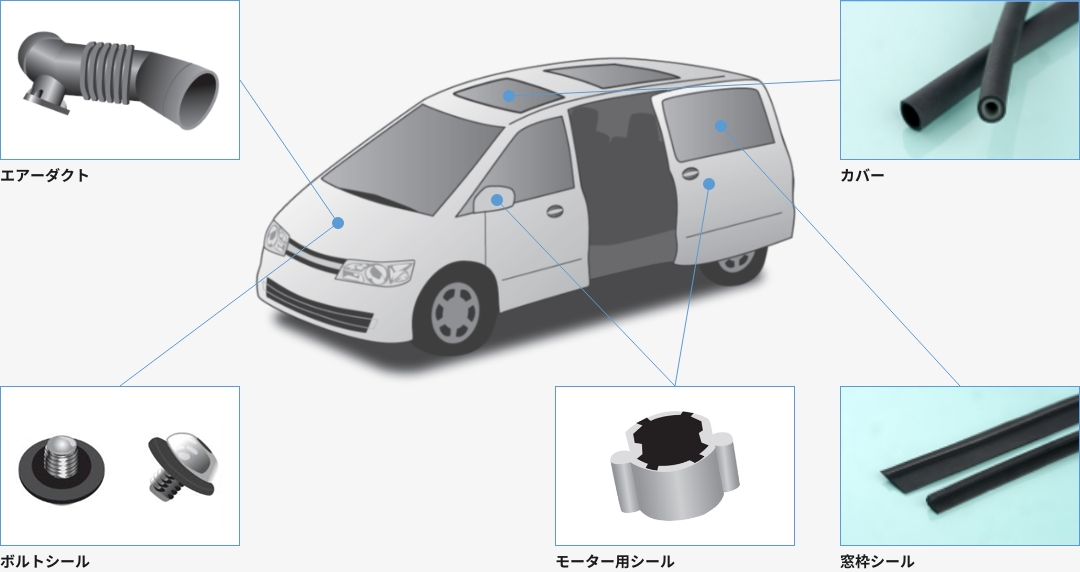

ノフアロイ®TZシリーズは、押出、射出、ブロー等の一般的な成形方法で成形可能であるため、自動車用エアダクト、ホース、シートなどの種々の形状に成形可能です。
特にゴム弾性に優れているため、パッキンやガスケットなどのシール部品に最適であり、自動車部品関連および工業部品関連で使用されています。
資料（ダウンロード用）
お問い合わせはこちら
